Современные сети передачи данных невозможно представить без высокоскоростных каналов. От офисных локальных сетей до дата-центров — везде требуется стабильное и быстрое соединение. Для этого используют оптические модули, которые обеспечивают передачу сигнала по волоконно-оптическим линиям. Именно от правильного выбора такого модуля зависит скорость, надежность и совместимость всей сети.
Что такое оптический модуль и зачем он нужен
Оптический модуль — это устройство, которое преобразует электрический сигнал в оптический и обратно. По сути, это мост между сетевым оборудованием (коммутаторами, маршрутизаторами, медиаконвертерами) и оптоволоконным кабелем. С его помощью можно передавать данные на большие расстояния с минимальными потерями. При этом оптические модули делятся по скорости, дальности передачи и типу коннектора.
Главное их преимущество — возможность гибко конфигурировать сеть. Один и тот же коммутатор может использовать разные типы модулей, если они совместимы по форм-фактору. Это удобно, когда нужно адаптировать сеть под новые задачи, не меняя все оборудование.
Основные типы оптических модулей
Существует несколько стандартов оптических модулей, и у каждого свои особенности:

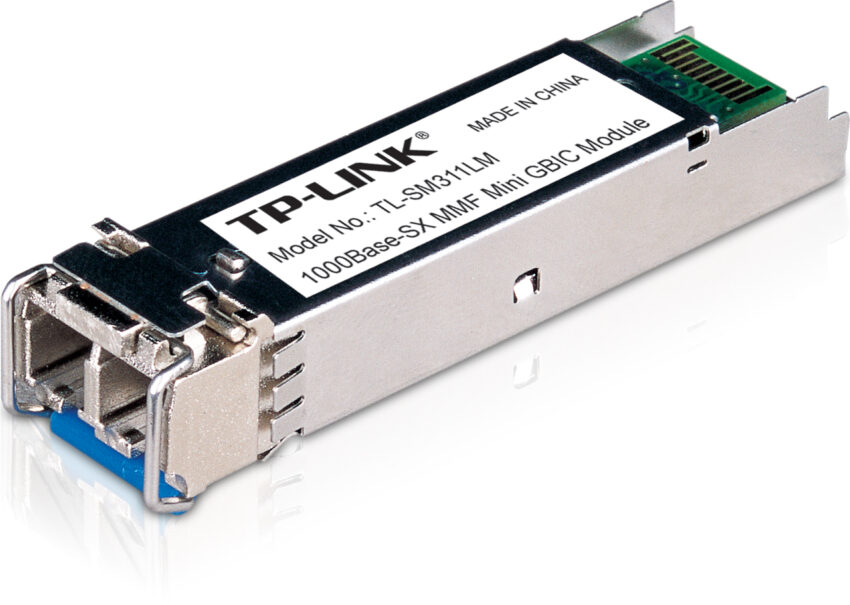

- SFP (Small Form-Factor Pluggable) — наиболее распространенный тип, поддерживает скорость до 1 Гбит/с. Компактный и удобный в эксплуатации, подходит для большинства корпоративных сетей.
- SFP+ — усовершенствованный вариант SFP, рассчитанный на 10 Гбит/с. Применяется в более нагруженных сетях и центрах обработки данных.
- QSFP и QSFP+ — поддерживают до 40 Гбит/с, используются в магистральных соединениях.
- QSFP28 — модуль нового поколения, рассчитанный на скорость до 100 Гбит/с, востребован в инфраструктуре крупных компаний и облачных сервисов.
- CFP и CFP2 — применяются в телекоммуникациях, обеспечивают дальность передачи десятки и сотни километров.
Каждый тип имеет свой форм-фактор, интерфейс и требования к совместимости. При выборе важно учитывать, какой порт установлен на оборудовании.
Как выбрать оптический модуль под задачу
Выбор оптического модуля зависит от нескольких ключевых параметров. Если подобрать модуль неправильно, могут возникнуть проблемы со скоростью передачи, потерей пакетов или несовместимостью оборудования.
Основные критерии:
- Скорость передачи данных. Модуль должен поддерживать ту же скорость, что и порт оборудования. Например, SFP для 1 Гбит/с нельзя использовать в порту 10G SFP+.
- Дальность передачи. Указывается в километрах и зависит от типа волокна и мощности лазера. Есть модули для коротких (до 300 м) и длинных (до 80 км и более) дистанций.
- Тип оптоволокна. Существует два типа — многомодовое (MMF) и одномодовое (SMF) волокно. Модуль должен соответствовать типу кабеля.
- Длина волны. Часто встречаются значения 850 нм, 1310 нм и 1550 нм. Это важно для согласования передатчика и приемника.
- Тип коннектора. Самые популярные — LC, SC, MPO. Важно, чтобы разъем совпадал с типом разъема на кабеле.
- Совместимость с оборудованием. Некоторые производители используют собственные прошивки, и неоригинальные модули могут не определяться устройством.
Перед покупкой стоит внимательно изучить спецификацию оборудования. Например, коммутаторы Cisco, MikroTik, TP-Link, HPE и другие могут иметь разные требования к оптическим модулям.
Важные характеристики при выборе
Чтобы сеть работала стабильно, следует учитывать еще несколько параметров, которые не всегда очевидны:
- Температурный диапазон. Для промышленного применения подойдут модули, рассчитанные на широкий диапазон от -40°C до +85°C.
- Тип лазера. LED, VCSEL и DFB — каждый имеет свои особенности. Для коротких линий достаточно VCSEL, для длинных — DFB.
- Поддержка цифрового мониторинга (DDM). Эта функция позволяет отслеживать температуру, мощность сигнала и другие параметры в реальном времени.
- Энергопотребление. Чем мощнее модуль, тем больше он выделяет тепла. Важно учитывать это при установке нескольких модулей в одном шасси.
Многие производители выпускают совместимые аналоги оригинальных модулей, которые дешевле, но работают не хуже. Главное — убедиться в их качестве и наличии сертификации.
Преимущества использования оптических модулей
Использование модульного подхода в сетевом оборудовании дает массу преимуществ:
- Гибкость — можно легко менять тип подключения без замены устройства.
- Экономия — достаточно сменить модуль, а не весь коммутатор.
- Высокая скорость — оптический канал стабильно передает данные даже на больших расстояниях.
- Надежность — устойчивость к электромагнитным помехам.
Кроме того, модули позволяют объединять разные сегменты сети — офисные, производственные и дата-центровые — в единую инфраструктуру.
Выбор оптического модуля — это не просто покупка компонента, а шаг, от которого зависит эффективность всей сети. Важно учитывать скорость, тип кабеля, дальность, совместимость и качество исполнения. Правильно подобранные оптические модули обеспечат надежное соединение, стабильную работу оборудования и возможность масштабирования сети в будущем. Грамотно подходя к выбору, можно создать инфраструктуру, которая будет служить долгие годы без перебоев и лишних затрат.
